No cadastro de imagens é possível montar um Laudo Radiográfico para cada uma das imagens. As imagens que apresentam Laudo têm seu nome escrito na cor AZUL. Para visualizar o Laudo de uma imagem você deverá selecionar esta imagem, em seguida apertar o Botão [Laudo], ou dar um duplo clique com o botão direito do mouse sobre a imagem desejada que se abrirá a Tela do Laudo Radiográfico.

       Na barra de título desta janela aparece o nome da imagem, a resolução em que foi capturada (digitalizada) e que está sendo mostrada no vídeo.

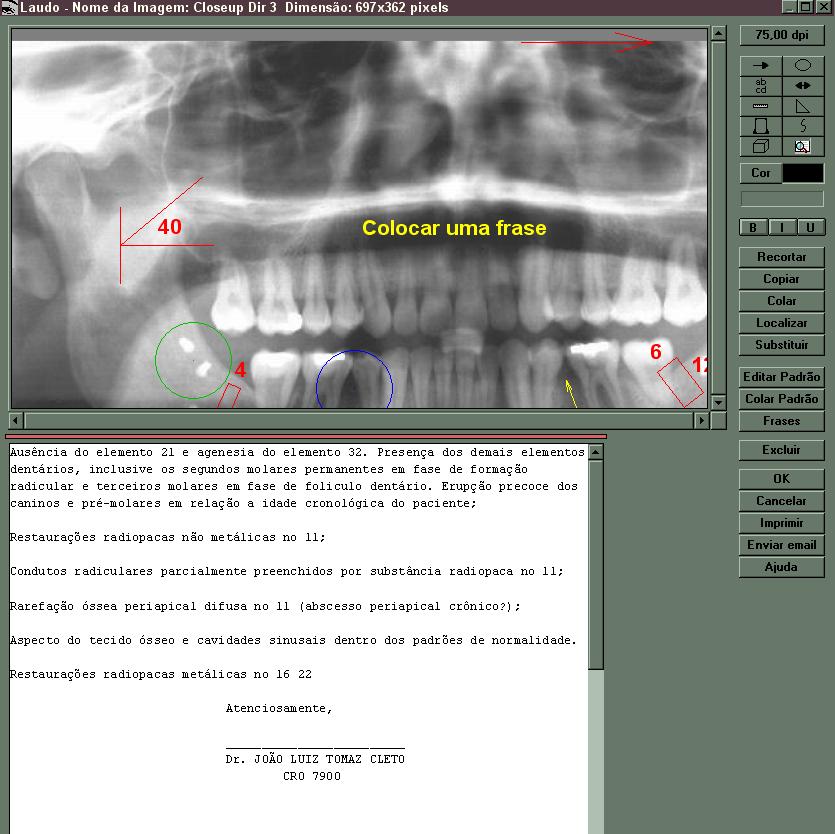

Na parte superior da tela do Laudo Radiográfico, você verá a imagem escolhida, na parte inferior você verá o texto com o Laudo popriamente dito. Você poderá movimentar a imagem utilizando a barra de rolagem Horizontal ou Vertical, o texto poderá ser movimentado utilizando a barra de rolagem vertical ou as teclas [Page Up] [Page Down], seta para cima <↑> ou seta para baixo<↓>.

       Você poderá aumentar ou diminuir a área do texto e/ou da imagem, utilizando a barra vermelha que as separa. Clique sobre a barra vermelha, mantenha o botão do mouse pressionado e arraste para cima ou para baixo.

● Botão DPI: chama o módulo Configurar Resolução da Imagem do Laudo.

Ferramentas de Indicações

● Botão [Seta]: coloca uma seta sobre a imagem. Clique no botão [Seta], clique sobre uma das cores, leve o cursor até a área desejada da imagem e clique com o botão esquerdo do mouse. Para girar a seta ou aumentá-la de tamanho, desloque o cursor do mouse até uma das extremidades da seta clique no botão esquerdo do mouse, mantenha-o pressionado e movimente o mouse para a posição desejada. Para mudar a seta de posição clique no centro da seta, mantenha o botão do mouse pressionado e arraste.

● Botão [Círculo]: coloca um círculo sobre a imagem. Clique no botão [Círculo], clique sobre uma das cores, leve o cursor até a área desejada da imagem e clique com o botão esquerdo do mouse. Para aumentar ou diminuir o tamanho do círculo, selecione-o, então clique sobre um dos pontos e arraste o mouse. Para mudar o círculo de posição clique sobre a linha do círculo e arraste.

● Botão de texto [Abc]: insere uma pequena frase na área da imagem (no máximo 20 caracteres), selecione a cor, aperte o botão de texto [Abc], digite a palavra ou frase desejada, aperte o botão [OK], coloque o texto sobre a área da imagem desejada e pressione o botão esquerdo do mouse. Para mudar o texto de posição clique sobre o mesmo e arraste.

● Botão [Seta Dupla] (cota): coloca uma seta dupla com a medida da seta (em milímetros) sobre a imagem. Clique no botão [Seta Dupla], clique sobre uma das cores, leve o cursor até a área desejada da imagem e clique com o botão esquerdo do mouse. Para girar a seta ou aumentá-la de tamanho, desloque o cursor do mouse até uma das extremidades da seta clique no botão esquerdo do mouse, mantenha-o pressionado e movimente o mouse para a posição desejada. Para mudar a seta de posição clique no centro da seta, mantenha o botão do mouse pressionado e arraste.

● Botão [Régua]: insere uma régua numerada (em centímetros) sobre a imagem. Clique no botão [Régua], clique sobre uma das cores, leve o cursor até a posição desejada da imagem e clique com o botão esquerdo do mouse. Para girar a régua ou aumentá-la de tamanho clique numa das extremidades, mantenha o botão do mouse pressionado e arraste. Para mudar a régua de posição, clique no centro da régua, mantenha o botão do mouse pressionado e arraste.

● Botão [Ângulo]: insere duas linhas que formam um ângulo (medido em graus) sobre a imagem. Clique no botão [Ângulo], clique sobre uma das cores, leve o cursor até a posição desejada da imagem e clique com o botão esquerddo do mouse. Para aumentar ou diminuir o ângulo, clique numa das extremidades das linhas, mantenha o botão do mouse pressionado e arraste. Para mudar o ângulo de posição, clique sobre uma das linhas, mantenha o botão do mouse pressionado e arraste.

● Botão [Implante]: insere um retângulo sobre a imagem, informando a largura e a altura do mesmo. Clique no botão [Implante], clique sobre uma das cores, leve o cursor até a posição desejada da imagem e clique com o botão esquerdo do mouse. Você pode mexer na altura e na largura deste retângulo, para isto selecione a figura, clique sobre um dos pontos, mantenha o botão do mouse pressionado e arraste. Para mudar o retângulo de posição, selecione-o, clique sobre uma das linhas, mantenha o botão do mouse pressionado e arraste.

● Botão [Curva]: possibilita criar uma curva (contorno) sobre a imagem. Clique no botão [Curva], clique sobre a imagem, marcando assim o primeiro ponto da curva. Continue clicando com o mouse em várias posições diferentes; a cada clique do mouse um novo ponto é acrescentado para formar a curva. Para finalizar essa curva clique com o botão direito do mouse. Você pode modificar a curva, mudando a localização dos pontos. Selecione a curva, clique com o botão esquerdo do mouse sobre qualquer ponto, mantenha o botão pressionado e arraste.

● Botão (borracha): apaga uma das indicações colocadas sobre a imagem. Selecione primeiro a indicação, em seguida clique sobre o botão [Apagar].

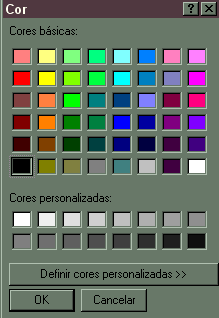

● É possível mudar a cor das indicações a qualquer momento, selecionando a indicação e clicando sobre a cor desejada.

       Obs.: Clique com o botão esquerdo do mouse sobre uma indicação para selecioná-la; aparecerá um ou mais pontos sobre essa figura indicando que ela está selecionada.



Ex.:





● É possível colocar até 100 indicações sobre a imagem.

● O Botão também servem para deixar o texto do laudo colorido. Selecione o texto e clique sobre a cor desejada.

● Botões Negrito (Bold), Itálico e Sublinhado: você pode deixar o texto com um desses atributos. Selecione o texto e clique sobre a opão desejada.

● Botão [Recortar]: coloca na Área de Transferência do Windows (veja o manual do Windows) todo o texto que estiver selecionado, eliminando-o da área de texto do Laudo, de modo que você possa usar este texto em uma planilha, processador de texto ou em outro ponto da área de texto do Laudo, utilizando a opção Colar.

● Obs.: para marcar (selecionar) o texto ou uma parte dele, clique com o botão esquerdo do mouse, mantenha-o pressionado e arraste, ou utilize as teclas <SHIFT>+seta para cima, <SHIFT>+seta para baixo, <SHIFT>+seta para esquerda, <SHIFT>+seta para direita (veja o manual do Windows).

● Botão [Copiar]: coloca na Área de Transferência do Windows (veja o manual do Windows) todo o texto que estiver selecionado de modo que você possa usar este texto em uma planilha, processador de texto ou em outro ponto da área de texto do Laudo, utilizando a opção Colar.

● Botão [Colar]: recupera da Área de Transferência do Windows (veja o manual do Windows) todo o texto que foi escrito e copiado de uma planilha, processador de texto ou de outro ponto da área de texto do Laudo.

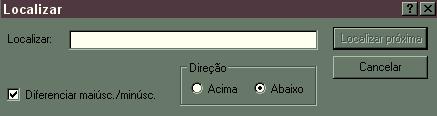

● Botão [Localizar]: localiza uma palavra ou texto qualquer presente neste módulo.

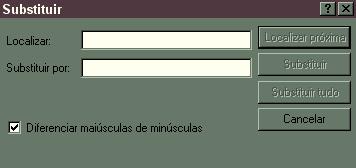

● Botão [Substituir]: localiza uma palavra ou texto qualquer presente neste módulo e a substitui por outra.

● Botões [Editar Padrão] e [Colar Padrão]:

       - Clique no botão [Editar Padrão] para criar um texto padrão para o texto do Laudo.

       - O texto digitado na janela Editar Padrão do Laudo servirá como base para todos os textos do Laudo de todos os pacientes, para facilitar o seu trabalho, não precisando digitar sempre o mesmo formato quando iniciar os laudos.

       IMPORTANTE:

        Cada clique no botão [Colar Padrão], apaga o texto do Laudo selecionado e coloca somente o texto padrão. Portanto, essa opção só deve ser utilizada quando você estiver começando um novo laudo.

● Botão [Frases]: chama o módulo Editar Frases Padronizadas.

       - Neste módulo você cria frases padrão a serem inseridas na área de texto do Laudo.

       - Para inserir uma frase aperte a seqüência de teclas que aparece na coluna Atalho: <CTRL> + <A>, <CTRL> + <B>, etc.

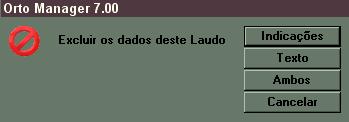

● Clicando no botão [Excluir], abrirá uma janela onde você poderá escolher se quer excluir somente as [Indicações], somente o [Texto] ou [Ambos], ou clique em [Cancelar] para desistir.

● Tela do Zoom: nesta janela você poderá visualizar detalhes da área onde está posicionado o cursor aumentados em uma determinada escala. Você poderá aumentar a janela de zoom para melhor visualizar alguma região da imagem.

● Botão [Zoom]: clique sobre este botão para exibir ou esconder a janela de zoom.

Botão [-]: clique para diminuir a escala de zoom.

Botão [+]: clique para aumentar a escala de zoom.

Botão [<]: clique para diminuir o tamanho da janela.

Botão [>]: clique para aumentar o tamanho da janela.

Para mover a janela, clique com o botão esquerdo do mouse sobre a área livre da barra superior, mantenha o botão pressionado e movimente a janela para o local desejado.

● Botão [Imprimir]: imprime o laudo da imagem na impressora (imagem com as indicações + laudo propriamente dito).

IMPORTANTE:

        Botão [OK] ou a tecla <ESC>: fecham a janela, retornando para a Ficha de Imagens, salvando as alterações.

        Botão [Cancelar]: fecha a janela, retornando para a Ficha de Imagens, sem salvar as alterações.
