Visualização de Traçado para as seguintes análises:

Análises Cefalométricas Laterais

       01- Alexander (Wick)

       02- Apoio Didático (Cabrera)

       03- Bimler

       04- Bimler II

       05- CEEO / Interlandi

       06- Displasias Dentofaciais (UFPR)

       07- Downs

       08- GVO (Gráfico Vetorial Ortodôntico) - Interlandi

       09- Jarabak

       10- McNamara

       11- Método TPI (Lino)

       12- Padrão CENO

       13- Padrão Delmanto

       14- Padrão FOB/USP

15- Padrão Fonseca

       16- Padrão Homem Neto

       17- Padrão IBEO

       18- Padrão Profis

       19- Padrão Trevisi

       20- Padrão UNICAMP

       21- Padrão UFPR

       22- Padrão USP

       23- Padrão USP/UNICAMP Simplificada

       24- Proposição BR

       25- Proposição Valieri

       26- Petrovic

       27- Projeção USP (Interlandi,Tsuji)

       28- Ricketts Lateral Sumária

       29- Ricketts Lateral Completa

30- Ricketts Lateral 2000

       31- Rocabado

       32- Sassouni

       33- Schwarz

       34- Steiner

       35- Terceiros Molares (Ricketts)

       36- Tweed

       37- Via Aérea

       38- W.I.T.S. (Jacobson)

       39- Wylie

Análises Cefalométricas Frontais

       40- Ricketts Frontal 07

       41- Ricketts Frontal 18

       42- Ricketts Frontal 2000

Análises Faciais Laterais

       43- Facial Lateral Completa

       44- Facial Lateral Sumária

       45- Padrão Facial Tegumentário Lateral

       46- Facial de Arnett & McLaughlin

Análises Faciais Frontais

       47- Facial Frontal Completa

       48- Facial Frontal Sumária

       49- Padrão Facial Tegumentário Frontal

Análise de Modelo

       50- Dentometria de Ricketts

       51- Arcos Ortodônticos

Carpal

       52- Carpal (Eklöf & Rinjert)

       53- Greulish e Pyle

Análise do Sorriso

       54- Análise do Sorriso

Neste módulo você poderá capturar imagens radiográficas através de seu scanner ou ''ler" imagens enviadas através de disquetes ou ainda "importar" imagens e coordenadas de pontos cefalométricos. Você poderá armazenar até um máximo de 35 imagens por paciente correspondentes a 5 exames diferentes incluindo em cada um: radiografia lateral, radiografia frontal, imagem de modelo, radiografia de punho/mão, foto de sorriso, foto lateral e foto frontal.

O sistema Orto Manager 7.0 é comercializado em duas versões, a primeira que chamaremos apenas de Orto Manager e a segunda que chamaremos de Orto Manager Plus. Qual a diferença entre o Orto Manager e o Orto Manager Plus?

No Orto Manager Plus é possível:

       1- Capturar imagens diretamente de um scanner ou máquina fotográfica digital.

       2- Ler imagens individuais de um disquete, ZIP ou CD-RW, em vários formatos (JPG, BMP, TGA, DIB, PCX, TIF, FIF, PNG e OAF).

3- Exportar/Importar dados do traçado para disquete, ZIP ou CD-RW.

       4- Copiar/Colar imagens para a área de transferência do Windows.

       5- Fazer a marcação de pontos cefalométricos, marcação de linhas (contorno), posicionar estruturas anatômicas e dentes.

       6- Visualizar os traçados de todas as análises (desde que os respectivos pontos estejam marcados).

       7- Fazer a sobreposição de imagens  entre a imagem A (radiografia lateral ou frontal) e imagem B (foto lateral ou frontal) e sobreposição de exames (entre imagens laterais).

No Orto Manager é possível:

       1- Capturar imagens diretamente de um scanner ou máquina fotográfica digital.

       2- Ler imagens individuais de um disquete, ZIP ou CD-RW, em vários formatos (JPG, BMP, TGA, DIB, PCX, TIF, FIF, PNG e OAF).

       3- Exportar/Importar dados do traçado para disquete, ZIP ou CD-RW.

       4- Copiar/Colar imagens para a área de transferência do Windows.

       5- Visualizar os traçados de todas as análises (desde que os respectivos pontos estejam marcados).

6- Fazer a sobreposição de imagens, entre a imagem A (radiografia lateral ou frontal) e imagem B (foto lateral ou frontal) e sobreposição de exames (entre imagens laterais).

No Orto Manager não é possível:

       1- Fazer ou alterar a marcação de pontos cefalométricos, marcação de linhas (contorno), posicionar estruturas anatômicas e dentes.

       2- Capturar a Imagem B (fotogragias lateral e frontal).

As opções não disponíveis ficam em "fantasma".

       Obs.: Estas diferenças não impedem você de utilizar o módulo de Traçado Cefalométrico já que o opção de [Importar] funciona, permitindo que você leia de CD’s as imagens, coordenadas dos pontos e contornos enviados pelo centro de documentação através da opção [Exportar].

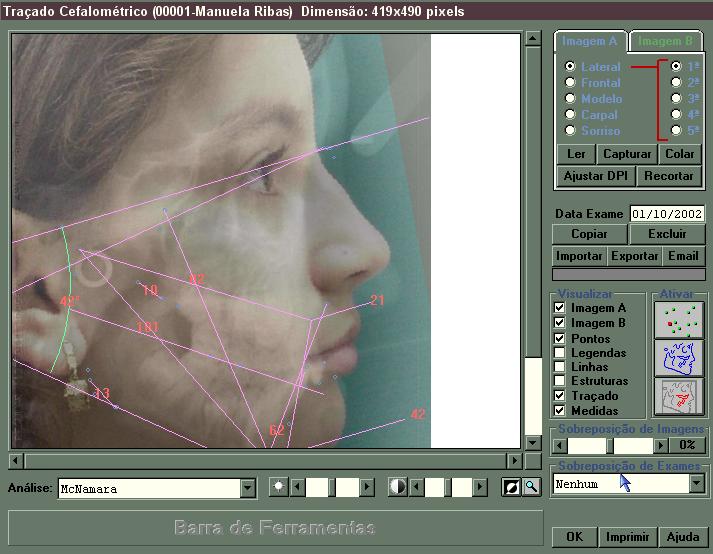

Na Tela Cadastro do Paciente, clique no menu Fichas, Traçados Cefalométrico

ou clique no ícone.

Imagem A / Imagem B

Nesta opção você deverá escolher a imagem a ser capturada ou manipulada.

Imagem A

       - Radiografia Lateral - de 1º a 5º exames

       - Radiografia Frontal - de 1º a 5º exames

       - Modelo - de 1º a 5º exames

       - Carpal (Radiografia de mão/punho) - de  1º a 5º exames

       - Fotografia de Sorriso - de 1º a 5º exames

Imagem B

       - Fotografia Lateral - de 1º a 5º exames

       - Fotografia Frontal - de 1º a 5º exames

● No campo Data Exame você irá digitar a data da respectiva imagem.

● Botão [Ler]: chama a tela Ler Imagem. Através desta opção poderemos ler imagens que tenham vindo de um centro de documentação, ou de um colega e não tenham sido exportadas para os disquetes através do Orto Manager.

● Botão [Ajustar DPI]: caso a imagem esteja numa resolução diferente da recomendada (75 dpi, 100% ou 1:1), utilize o recurso de ajustar DPI. Consulte o tópico Ajustar DPI.

● Botão [Colar]: coloca na tela, o conteúdo da área de transferência do Windows (veja o manual do Windows).

● Obs.: Você poderá usar essa opção quando possuir uma placa de vídeo captura, usando o programa que vem com a placa para capturar a imagem, depois de utilizar a opção Copiar (copy) deste programa. Assim você deixa a imagem na Área de Transferência do Windows e finalmente no Orto Manager usa o botão Colar (Paste) para recuperar essa imagem.

● Botão [Capturar]: utilize esta opção para capturar imagens de scanners ou máquinas fotográficas digitais. Para que a captura funcione adequadamente é necessário que seu Scanner ou máquina fotográfica digital seja compatível com o padrão Twain (veja no manual do equipamento), também é necessário que você tenha instalado e conheça os programas que vieram com o seu scanner/máq. fot. digital. A partir do momento que você aperta o botão [Capturar] o Orto Manager chama o programa, ou parte do programa de captura do seu scanner/máq. fot. digital. Faça então a captura da imagem desejada e saia deste programa, neste momento a imagem será transferida e gravada no Orto Manager.

IMPORTANTE:

        Para capturar imagens seu scanner deve ser compatível com o padrão "TWAIN". As imagens deverão ser capturadas na escala de 1:1 (100%) equivalente à 75 dpi (pontos por polegada).

        Quando você clica na opção [Capturar] [OK] o Orto Manager chama o programa, ou parte do programa de captura do seu scanner/máq. fot. digital. Faça então a captura da imagem desejada e saia deste programa, neste momento a imagem será transferida e gravada no Orto Manager. Por este motivo é que você deverá instalar e conhecer o programa que acompanha seu scanner.

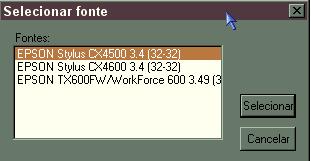

● Botão [Selecionar]: clique neste botão para selecionar o periférico compatível com o padrão Twain (scanner, máquina fotográfica, placa de vídeo captura) que será utilizado para fazer a captura das imagens.

● Botão [Copiar]: coloca na Área de Transferência do Windows (veja o manual do Windows) a imagem que estamos visualizando de modo que você possa usá-la em uma planilha, processador de texto ou qualquer programa de edição gráfica.

● Obs.: Você poderá utilizar essa opção para copiar imagens do módulo de traçado para o módulo ficha de Imagens do Orto Manager, ou para outro aplicativo do Windows.

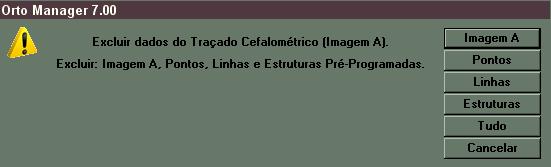

● Botão [Excluir]: utilize esta opção para excluir informações deste módulo. Escolha uma das opções [Imagem A], [Pontos], [Linhas], [Estruturas] ou [Tudo]. Para desistir clique em [Cancelar].

● Botão [Importar]: chama a tela Importar Traçado Cefalométrico, para importar as imagens e coordenadas de pontos cefalométricos enviados através de disquetes pelo Laboratório (Centro de Documentação). Esta é uma maneira prática de recebermos parte da documentação de nosso paciente.

● Botão [Exportar]: chama a tela Exportar Traçado Cefalométrico, para exportar as imagens e coordenadas de pontos cefalométricos que serão enviados através de disquetes para o Ortodontista. Esta é uma maneira prática de enviarmos parte da documentação de nosso paciente do laboratório para o profissional.

       IMPORTANTE:

        Quando a opção de [Exportar] for utilizada o sistema irá exportar todas as imagens, coordenadas de pontos e contornos que houverem neste paciente, não apenas a imagem que está sendo vista no momento. Por este motivo é muito importante que o Centro de Documentação, mantenha todas as imagens do paciente desde a primeira documentação até a última realizada, pois será nesta ordem que o sistema irá exportar estes dados.

● Botão [Enviar Email]: chama a janela Envio de Email.

● Opção [Visualizar]: esta opção é composta pelo conjunto das seguintes opções de visualização: Imagem A, Imagem B, Pontos, Legendas, Linhas, Estruturas, Traçado e Medidas. Você poderá escolher estas opções individualmente ou em conjunto, visualizando imediatamente o resultado desta escolha.

       IMPORTANTE:

        Tudo o que for escolhido, ou seja, tudo que estiver sendo visualizado na tela é exatamente o que será impresso. Por exemplo: você escolheu a opção Imagem A e Traçado; se você imprimir será impresso a imagem A e o traçado.

Algumas destas opções (Pontos, Legendas , Linhas, Estruturas, Traçado) estão disponíveis em apenas alguns tipos de Exames e Análises.

        A opção Medidas (valores lineares e angulares) só fornecerá informações para os seguintes traçados:

               - Apoio Didático (Cabrera)

               - Jarabak/Bjork

               - McNamara

               - Padrão USP

               - Padrão USP/UNICAMP

               - Proposição de Valieri

- Ricketts Sumária

               - Ricketts 2000

               - WITS

            Obs.: no futuro mais traçados poderão oferecer esse tipo de informação.

● [Sobreposição de Imagens]: clique na seta para direita ou para a esquerda, para aumentar ou diminuir a visualização da Imagem A (radiografia) ou Imagem B (fotografia).

●

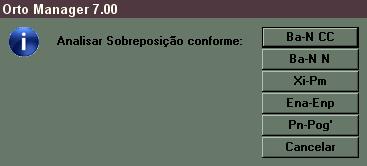

● [Sobreposição de Exames]: você poderá fazer a sobreposição de dois traçados cefalométricos laterais. Ex.: você está visualizando o traçado da 2ª lateral de McNamara; em sobreposição de exames escolha 1ª lateral e em seguida uma das opções existentes. Você visualizará na tela essa sobreposição.

Essa opção estará disponível para as seguintes análises: CEEO/Interlandi, McNamara, Padrão FOB/USP, Padrão, Profis, Padrão UNICAMP, Padrão UFPR, Padrão USP, Ricketts Lateral Sumária, Ricketts Lateral Completa, Ricketts Lateral 2000, Steiner e Tweed.

● [Análise]: clique para escolher a análise a ser visualizada sobre a imagem.

Obs.: Dependendo do Exame Selecionado, você visualizará as análises correspondentes. Exemplo: Para visualizarmos a Análise de Ricketts Frontal 18, precisamos antes escolher o Exame Frontal. Para visualizarmos a Análise Carpal precisamos escolher o Exame Carpal.

● [Brilho]: clique na seta para direita ou para a esquerda para aumentar ou diminuir o brilho da imagem de acordo com sua necessidade.

● [Contraste]: clique na seta para direita ou para a esquerda mudar o contraste da imagem de acordo com sua necessidade.

● [Inverter]: clique neste botão para visualizar a imagem em negativo. É muito útil para desenhar o contorno de perfil do paciente, ou para imprmir o traçado junto com a imagem radiográfica, experimente.

● [Zoom]: clique neste botão para abrir ou fechar a janela de zoom.

● Na janela de zoom você poderá visualizar detalhes da área onde está posicionado o cursor aumentados em uma determinada escala. Você poderá aumentar a janela de zoom para melhor visualizar alguma região da imagem.

Botão [-]: clique para diminuir a escala de zoom.

       Botão [+]: clique para aumentar a escala de zoom.

       Botão [<]: clique para diminuir o tamanho da janela.

       Botão [>]: clique para aumentar o tamanho da janela.

       Para mover a janela, clique com o botão esquerdo do mouse sobre a área livre da barra superior, mantenha o botão pressionado e movimente a janela para o local desejado.

● [Ajustar]: clique neste botão para ajustar a imagem da janela de acordo com a resolução do monitor e seu tamanho original.

● [Ativar]: esta opção é composta pelos seguintes botões: [Marcar Pontos], [Marcar Linhas] e [Posicionar Estruturas Anatômicas e Dentes]. Clicando sobre uma dessas opções você ativa uma barra de ferramentas correspondente, na parte inferior da tela. (Disponível somente para o Orto Manager Plus)

● [Marcar Pontos]: clique nesta opção para fazer a marcação dos pontos cefalométricos na imagem radiográfica que está sendo mostrada no momento. Será ativada a barra de ferramentas para a marcação de pontos. Os pontos marcados aparecem na cor azul, o ponto a ser marcado aparece na cor vermelha. (Disponível somente na versão Plus)

Como marcar os pontos cefalométricos?

       - Escolha a análise desejada, ou deixe selecionada a opção todos os pontos.

       - Ative a opção marcar pontos.

       - Verifique na listagem de Pontos qual ponto será marcado. Obs.: No canto inferior esquerdo da tela aparecerá uma janela azul onde haverá uma descrição do ponto cefalométrico selecionado.

       - Simplesmente coloque o centro do cursor sobre o ponto selecionado, e aperte o botão esquerdo do mouse. O sistema automaticamente passará para o próximo ponto a ser marcado.

- Existem alguns pontos que utilizam "ferramentas" que nos auxiliam em sua localização, maiores detalhes no módulo Pontos Cefalométricos.

● Botão [Desfazer]: clique para desfazer a última marcação de ponto.

● [Pronunciar]: ative esta opção para ouvir o nome de cada um dos pontos que estão sendo marcados.

● Para selecionar um ponto:

               - clique no “combo” para abrir a listagem e escolha o ponto desejado, utilize a barra de rolagem.

               - clique nas setas para direita ou para a esquerda.

               - se o ponto já estiver marcado sobre a radiografia, pressione a tecla <Control>, mantenha pressionada e clique sobre o ponto.

● Para excluir um ponto:

       - Selecione o ponto

       - Clique sobre a lixeira .

Como fazer a sobreposição de imagens?

       Para que as sobreposições de imagens se processem corretamente você deverá, inicialmente, marcar os pontos NASIO LINHA (N’) e POGÔNIO LINHA (Pog’). Estes pontos destinam-se às análises em norma lateral. Para as análises em norma frontal, os pontos a serem digitados são o ZIGOMÁTICO FRONTAL DIREITO (Zid) e o ZIGOMÁTICO FRONTAL ESQUERDO (Zie).

       1- Coloque as imagens em suas respectivas posições (radiografia e fotografia)

       2- Marque os pontos sobre a radiografia (Imagem A)

       3- Marque os pontos sobre a fotografia (Imagem B)

       4- Ative a visualização da Imagem A e da Imagem B

       Mais detalhes no módulo Sobreposição de Imagens.

● [Marcar Linhas]: clique nesta opção para desenhar linhas de contorno por sobre as estruturas anatômicas que desejarmos destacar; por exemplo: contorno do perfil da face e completar o desenho da mandíbula. Essas linhas serão desenhadas na cor azul. (Disponível somente na versão Plus)

Para desenhar uma linha:

       - clique em [Iniciar Linha] e clique sobre a imagem marcando o primeiro ponto, segundo ponto, terceiro....

       - assim que marcar os pontos desejados, clique em [Finalizar Linha]

● [Ajustar Linha]: sempre que ativar a opção marcar linhas, essa opção já virá selecionada como default. Para ajustar uma linha, clique sobre a linha desejada, em seguida clique no ponto desejado, mantenha o botão do mouse pressionado e arraste.

● [Excluir Ponto]: clique no botão Excluir Ponto e logo em seguida clique sobre o ponto a ser excluído com o botão esquerdo do mouse. Se desejar excluir mais um ponto repita o procedimento.

● [Excluir Linha]: clique no botão Excluir Linha e logo em seguida clique sobre a linha a ser excluída com o botão esquerdo do mouse. Se desejar excluir mais uma linha repita o procedimento.

● [Posicionar Estruturas Anatômicas e Dentes]: utilize esta opção para posicionar sobre a radiografia, as estruturas anatômicas disponíveis. Essas estruturas serão desenhadas na cor azul. (Disponível somente na versão Plus)

As estruturas anatômicas e os dentes constituem uma média padrão (suas dimensões são baseadas em valores médios), portanto não necessariamente coincidem com as estrututas anatômicas do paciente em 100 %. Quando necessário você deverá ajustar estas estruturas aumentando ou diminuindo seu tamanho (clique com o botão direito do mouse sobre o ponto central azul) e em seguida posicionando-as no local mais adequado.

Podemos inserir o contorno pronto de alguns elementos dentários:

       - Radiografia Lateral - Incisivo Central Superior (11), Canino Superior (13), 1º Pré-Molar Superior (14), 2º Pré-Molar Superior (15), Molar Superior (16), Incisivo Central Inferior (41), Canino Inferior (43), 1º Pré-Molar Superior (44), 2º Pré-Molar Superior (45) e Molar Inferior (46).

       - Radiografia Frontal - Incisivo Central Superior (11-21), Canino Superior (13-23) , Molar Superior (16-26), Incisivo Central Inferior (41-31), Canino Inferior (43-33) e Molar Inferior (46-36).

Podemos inserir as seguintes estruturas anatômicas:

       - Radiografia Lateral (22 estruturas)- básio, cavidade glenóide, fossa ptérigo-maxilar, hióide, key ridje, maxila, násio, órbita, pório 1 (conduto auditivo externo), pório 2 (conduto auditivo externo), ramo da mandíbula, sela túrcica, sínfise braquifacial, sínfise dolicofacial, sínfise mesofacial, atlas, axis, 3ª, 4ª, 5ª, 6ª e 7ª vértebras.

       - Radiografia Frontal (8 estruturas)- órbita direita e esquerda, ATM direita e esquerda, tuberosidade direita e esquerda, fossa nasal direita e esquerda.

Para inserir um elemento dentário:

       - Clique sobre o número do elemento desejado.

       - Coloque o cursor do mouse sobre a radiografia, e clique no local desejado.

Para inserir uma estrutura:

       - Selecione na listagem a estrutura desejada.

       - Clique no botão [Incluir Estrutura]

       - Coloque o cursor do mouse sobre a radiografia, e clique no local desejado.

Para rotacionar um elemento dentário ou uma estrutura anatômica:

       - Selecione a estrutura ou o dente (aparece um ponto azul central, e dois pontos vermelhos nas extremidades).

       - Clique sobre uma das extremidades (ponto vermelho), mantenha o botão esquerdo do mouse pressionado e arraste.

Para movimentar um elemento dentário ou uma estrutura anatômica:

       - Selecione a estrutura ou o dente (aparece um ponto azul central, e dois pontos vermelhos nas extremidades).

       - Clique sobre o ponto central (ponto azul), mantenha o botão esquerdo do mouse pressionado e arraste.

Para aumentar ou diminuir o tamanho de um dente ou estrutura:

       - Selecione a estrutura ou o dente (aparece um ponto azul central, e dois pontos vermelhos nas extremidades).

       - Clique sobre uma das extremidades (ponto vermelho), mantenha o botão direito do mouse pressionado e arraste.

Para voltar um dente ou uma estrutura ao tamanho padrão:

       - Selecione a estrutura ou o dente

       - Clique sobre o ponto central (ponto azul), com o botão direito do mouse.

Para excluir um dente ou uma estrutura:

       - Selecione a estrutura ou o dente

       - Arraste para a lixeira .

Para converter (transformar) um dente ou uma estrutura em linha (para que seja feito algum ajuste necessário), clique no botão [Converter].

       Em seguida a estrutura será transformada em linha e o sistema chamará automaticamente o modo Marcar Linhas.

● Botão [Imprimir]: clique neste botão para imprimir na impressora, o que está sendo visualizado na tela no momento.

       IMPORTANTE:

        Tudo o que esteja sendo visualizado na tela é exatamente o que será impresso; por exemplo: você escolheu a opção Imagem A e Traçado, se você imprimir será impresso a imagem A e o traçado. Marque ou desmarque as opções de visualizar para visualizar na tela o que você deseja imprimir.

Pressione a tecla <ESC> ou o botão [OK] para retornar para a Tela Principal do sistema.

Sobre a VERTICAL VERDADEIRA

       Você precisa marcar os pontos VVs e VVi para obter a linha Vertical Verdadeira. Esta linha é utilizada para as análises faciais.

Como transformar o seu Orto Manager em Orto Manager Plus?

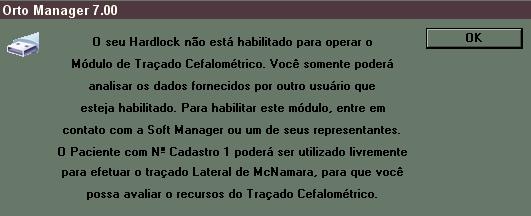

Se você tentar acessar determinadas partes deste módulo e aparecer mensagem abaixo, você é usuário do Orto Manager.

1- Entre em contato com a Soft Manager para saber dos custos e forma de pagamento para atualizar sua versão.

       2- Na tela principal do sistema escolha o menu Configuração, Configuração de Licenças.
